Точка росы в стене из газобетона, пример расчета

Точка росы в стене из газобетонаТочка росы в стене - температурная зона, в которой водяной пар конденсируется и превращается в воду.

Точка росы сильно зависит от влажности воздуха, и чем влажность больше, тем вероятность конденсата выше.

Также на точку росы влияет разность температур внутри и снаружи помещения.

В данном обзоре мы проводим тестирование по нахождению точки росы в стене из газобетона D500. Будут рассмотрены разные варианты стен из газобетона, к примеру толщиной в 200мм и 400мм, а также с использованием утеплителей.

Что такое точка росы в стене

Расчеты проводились в программе теплорасчет.рф

Точку росы в газобетоне мы находили при следующих условиях:
Температура в помещении Температура на улице Влажность в помещении Влажность на улице
20 -20 40% 80%

Плотность газобетона 500 кг/м³ (D500).

Черная линия на графике показывает температуры внутри стены из газобетона. Начиная с 20 градусов Цельсия и заканчивая -20 град.

Синяя линия показывает температуру точки росы. Если линия температуры соприкасается с линией точки росы, то образуется зона конденсации.

Другими словами, если температура точки росы всегда ниже температуры в газобетоне, то конденсат образовываться не будет.

Газобетон марки D500 толщиной 200 мм  Газобетон марки D500 толщиной 400 мм
точка росы газобетон марки D500 толщиной 200 мм  точка росы газобетон марки D500 толщиной 400 мм

Как видно на графике, точка росы в обеих случаях находится внутри газобетона, ближе к наружной части, а количество конденсата почти равное.

Газобетон и минвата (снаружи)

А теперь рассмотрим, что происходит в газобетоне, если его утеплить минватой снаружи.

Газобетон D500 200мм + 50мм минваты  Газобетон D500 200мм + 100мм минваты
точка росы Газобетон D500 200мм + 50мм минваты  точка росы Газобетон D500 200мм + 100мм минваты

Вариант утепления газобетона минеральной ватой (100мм) исключает конденсат. Причем конденсата не будет даже в том случае, если температура в доме будет +25, а на улице -40. Более того, 100мм минеральной ваты обеспечивают очень хорошую теплоизоляцию.

Газобетон и минвата (внутри)

50мм минваты + газобетон D500 200мм 100мм минваты + газобетон D500 200мм
точка росы 50мм минваты + газобетон D500 200мм точка росы 100мм минваты + газобетон D500 200мм

Как видно на графике, внутреннее утепление минеральной ватой приводит к существенному образованию конденсата по всей толще газобетонной стены.

Заметим интересную особенность - чем толще внутренний слой минваты, тем больше конденсата образовывается в газобетонной стене, что крайне нежелательно.

Важно! Влажный газобетон хуже удерживает тепло и быстрее разрушается.

Вывод

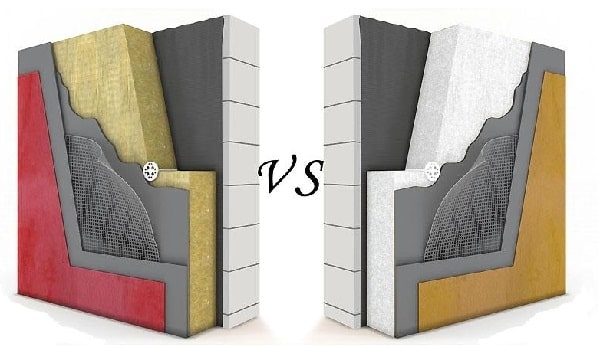

Точку росы в газобетонной стене лучше держать ближе к наружной части. А еще лучше, если точка росы будет в утеплителе, будь то минеральная вата или пенопласт. Отметим, что пенопласт не боится намокания, и не теряет своих теплоизоляционных качеств, а минеральная вата при намокании сильно теряет свои свойства как утеплитель.

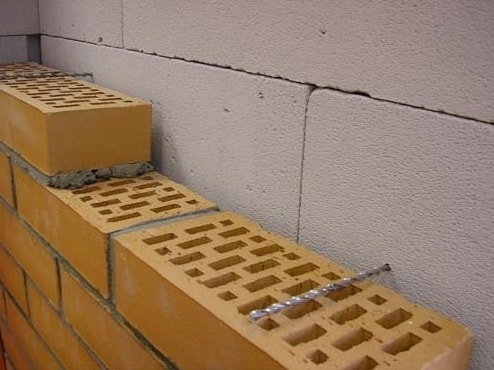

Сейчас очень часто фасад утепляют минеральной ватой и закрывают ее облицовочным кирпичом, оставляя вентиляционный зазор, который просушивает минеральную вату. Так же популярным способом является оштукатуренный пенопласт, который значительно дешевле.

Автор статьи: Иванов Виталий Леонидович
